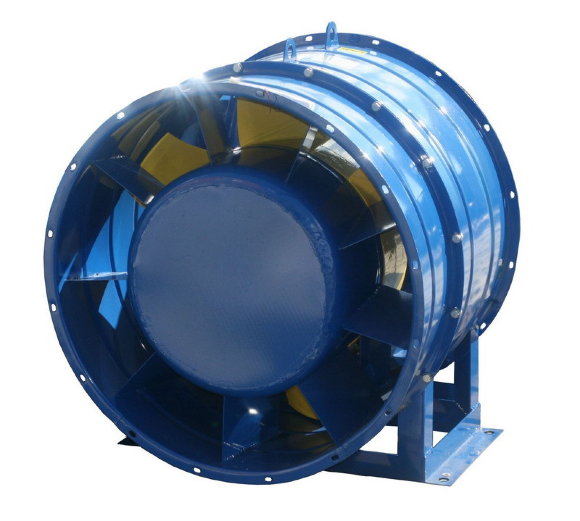

Вентилятор ВО 25-188 (ВО 36-160) 9 осевой

Описание вентиляторов ВО 25-188 9

Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.

Вентиляторы изготавливаются семи типоразмеров: ВО 25-188 №№ 5; 6,3; 8; 9; 10; 11,2; 12,5

Исполнение вентиляторов по назначению и материалам: -из углеродистой стали.

Вентиляторы имеют рабочее колесо с шестью листовыми лопатками, которые установлены с углами 30° или 35°.

Перед рабочим колесом может быть установлен направляющий аппарат (НА) с углами установки лопаток 5° или 10°. Направляющий аппарат создает подкрутку потока перед входом на лопатки колеса и обеспечивает повышение создаваемого вентилятором давления. Возможна работа вентилятора без направляющего аппарата. Таким образом, каждый вентилятор одного типоразмера имеет пять модификаций, отличающихся положением лопаток колеса и НА. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие.

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 2-ой категории размещения.

Условия эксплуатации:

• температура окружающей среды от 40 С до +45°С (от _10°С до +45°С для тропического исполнения;
• перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/сек.

Рабочие параметры ВО 25-188 9

Габаритные размеры ВО 25-188 9

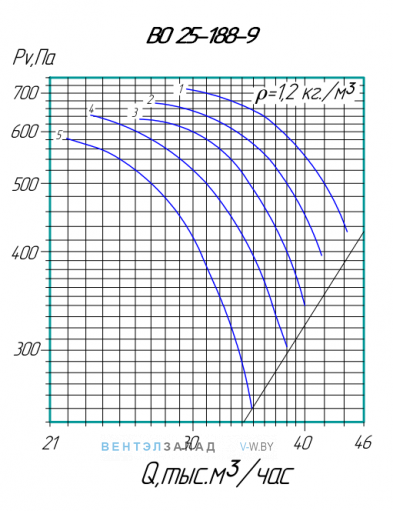

Аэродинамические характеристики
