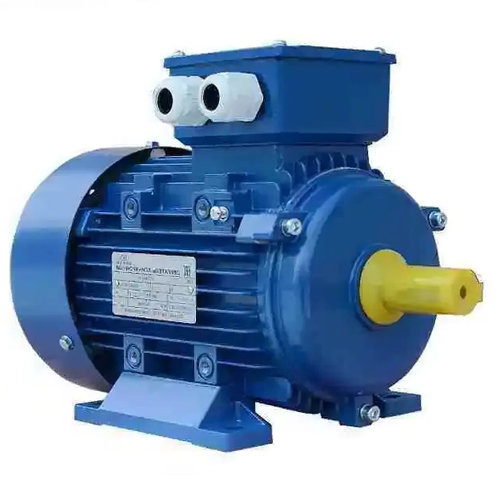

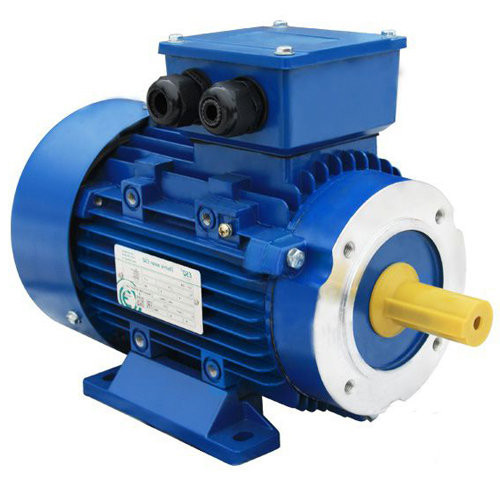

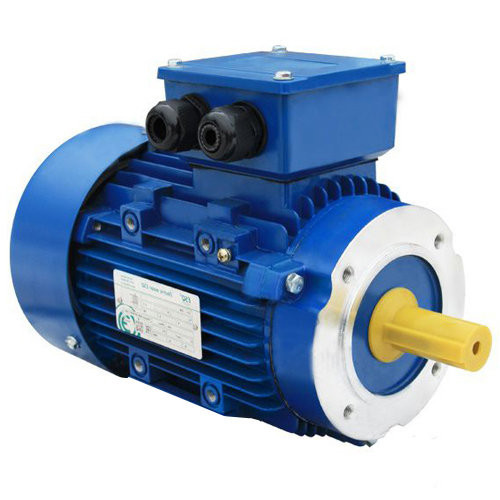

Электродвигатель АIS160L2К 18,5 кВт 2920 об/мин асинхронный

Общая информация АIS160L2K

• Напряжение 220/380В или 380/690В
• Частота сети 50 Гц
• Степень защиты IP54, IP55
• Класс изоляции F 428К (155С)
• Климатическое исполнение У2, У3
• Высота оси вращения от 63 до 180 мм
• Мощность от 0,12 до 18,5 кВт
• С частотой вращения от 750 до 3000 об/мин
• Вакуумная пропитки обмотки статора

Электродвигатель AIS соответствует нормам CENELEC и стандартам DIN по присоединительным и установочным размерам. Изготавливаются для работы от сети переменного трехфазного тока.

Корпус двигателя и подшипниковые щиты изготавливаются из алюминиевого сплава. Корпус имеет горизонтально­ вертикальное оребрение для отвода тепла, и оснащен одним узлом заземления для эксплуатации в умеренном климате, либо двумя – в тропическом исполнении. Коробка выводов отливается вместе с корпусом и снабжена крышкой. Подшипниковые щиты армированы стальными втулками под посадку подшипников.

Параметры АIS160L2K трехфазных асинхронных

Приведенные параметры определены при нормальных условиях эксплуатации, температуре окружающей среды до 40 С и высотой над уровнем моря до 1000 м.

Комплектация и исполнение

Монтажные размеры АIS160L2K лапы

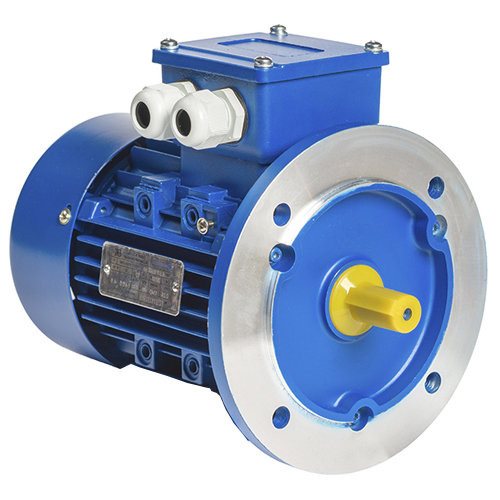

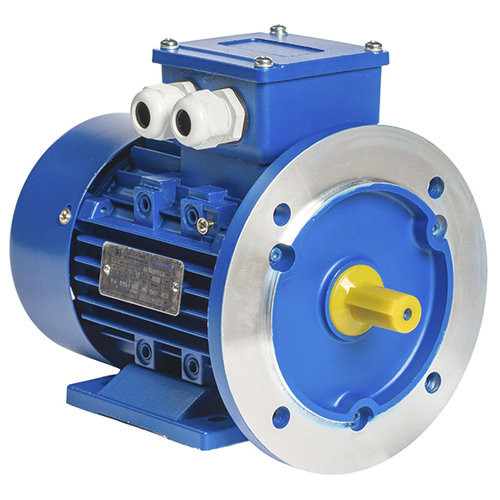

Размеры фланец

Обозначение на шильдике

Серия AIS ­ электродвигатели, изготавливаемые по DIN (CENELEC)

Габарит - Высота оси от низа лап до центра вала в миллиметрах: 63-180 mm

• А, В, С ­ длина сердечника;
• S, L, М ­ установочные размеры по длине станины.

Количество полюсов 2, 4, 6, 8

Дополнительные модификации

• Е ­ общепромышленные электродвигатели со встроенным электромагнитным тормозом;
• Е2 – электродвигатели с тормозом, с ручным растормаживающим устройством.

Климатическое исполнение -­ Описание видов климатического исполнения

• У ­ умеренный климат;
• УХЛ ­ умеренно холодный климат.

Категория размещения

• 1 ­ на открытом воздухе;
• 2 ­ на улице под навесом;
• 3 ­ в помещении.

Монтажное исполнение

Степени защиты электродвигателя IP

Буква обозначает климатическую зону

• У — умеренный климат;
• Т — тропический климат;
• ХЛ — холодный климат;
• М — морской умеренно­холодный климат;
• О — общеклиматическое исполнение (кроме морского);
• ОМ — общеклиматическое морское исполнение;
• В — всеклиматическое исполнение.

Цифра означает категорию размещения:

• 1 — на открытом воздухе;
• 2 — под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечной радиации;
• 3 — в закрытом помещении без искусственного регулирования климатических условий;
• 4 — в закрытом помещении с искусственным регулированием климатических условий (вентиляция, отопление);
• 5 — в помещениях с повышенной влажностью, без искусственного регулирования климатических условий.
