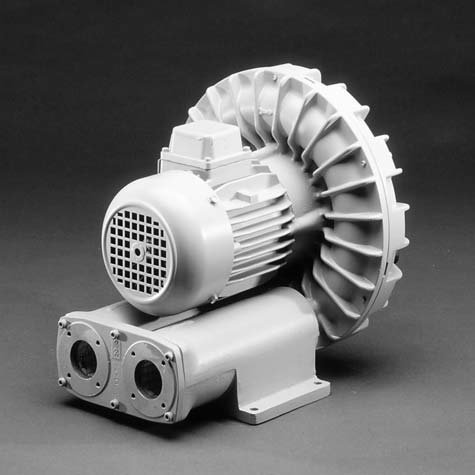

Вентилятор Elektror SE 2n вихревой с литым корпусом

Область применения и преимущества Elektror SE 2n вихревой

Вихревые вентиляторы развивают очень высокое давление, на уровне воздуходувок и даже компрессоров, при умеренной производительности. Их используют для перемещения небольших объемов воздуха при очень высоком сопротивлении в воздуховодах.

Корпус вихревого вентилятора имеет тороидальную полость – рабочий канал, внутри которого вращается рабочее колесо. При вращении рабочего колеса относительно рабочего канала в последнем возникают вихри, создающие разность давлений. За счет этого воздух, или другая рабочая среда, всасывается во впускное отверстие вентилятора и затем выходит через выпускное отверстие под напором. Входное и выходное отверстия вихревого вентилятора расположены рядом на окружности и выходят из корпуса в одну сторону в осевом направлении.

• Компактные вентиляторы, способные развивать очень высокое давление;
• Материал корпуса и рабочего колеса: литой алюминий;
• Рабочее колесо: открытое или закрытое;
• Прямой привод от двигателя;
• Глушитель: встроенный;
• Защита от коррозии: высокая.

Воздухонагнетатели

Воздухонагнетатели серии SD выполнены в прочном литом корпусе из алюминиевого сплава. Конструкцией обеспечено отсутствие контакта вращающегося рабочего колеса и неподвижных частей, поэтому масляная смазка не используется. В стандартную поставку вихревых вентиляторов SD включены глушители на впуске и выпуске и установочное основание. Дополнительно могут поставляться фильтры тонкой очистки, переходные воздуховоды и соединительные фланцы, предохранительные фланцы и другие аксессуары. Также можем предложить реверсивный аппарат, позволяющий быстро на ходу менять направление, в котором вентилятором создается давление, или сводить перепад давлений к нулю – и все это очень быстро и без остановки вентилятора.

Воздухонагнетатели с приводом через клиноременную передачу, двигатель устанавливается заказчиком самостоятельно.

Вихревые воздуходувки

Вихревые воздуходувки – это машины для повышения давления или создания разрежения. Повышение давления происходит путем создания вихрей внутри рабочей полости устройства. Для создания этой системы вихрей применяется специально рассчитанное рабочее колесо, вращающееся внутри закрытой полости воздуходувки. Вихревые воздуходувки бывают одно и двухступенчатые, а также различаются по форме рабочего колеса. Чаще всего применяется для подачи воздуха на горение, аэрации, транспортировки сыпучих сред, пневмотранспорта, прижимных устройств, воздушных подушек.

• пневматические транспортеры;
• вакуумное оборудование;
• промышленные пылесосы;
• вакуумные захваты;
• линии розлива;
• полиграфическое оборудование;
• столы с воздушной подушкой;
• аэрация аквариумов и прудов;
• отвод сварочных дымов.

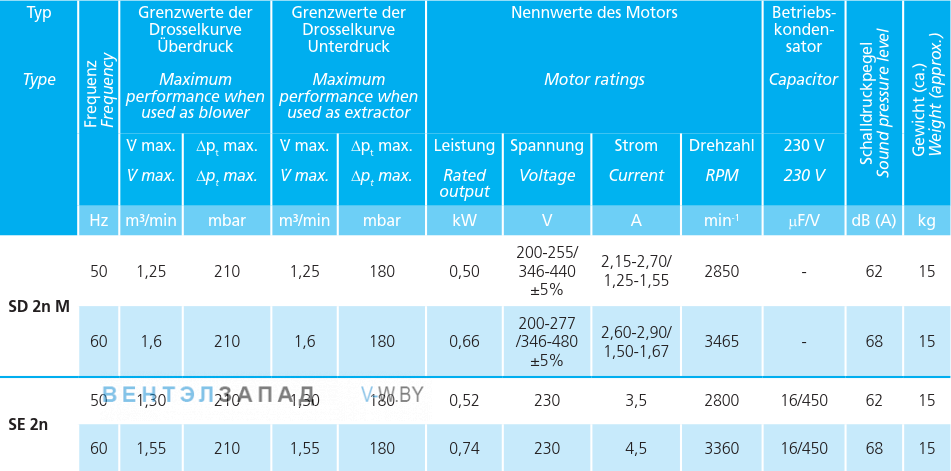

Рабочие параметры Elektror SE 2n

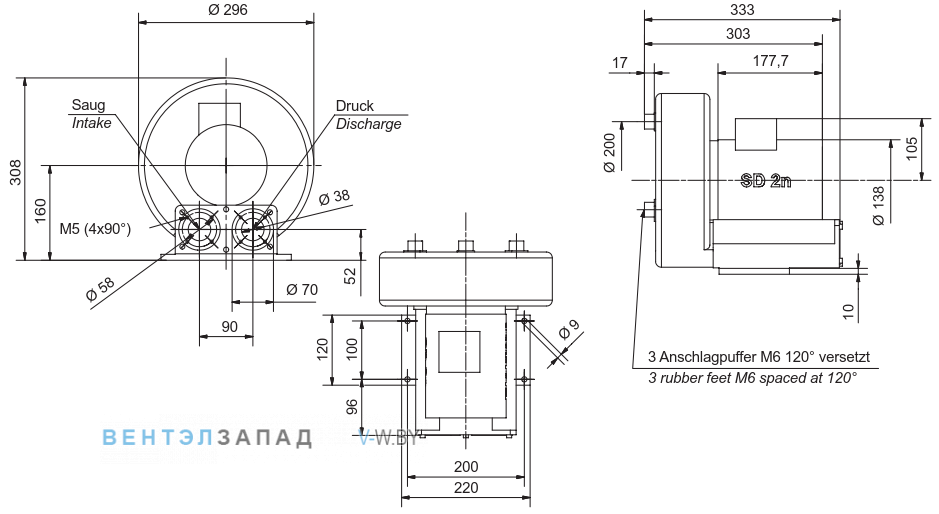

Чертеж и исполнение Elektror SE 2n

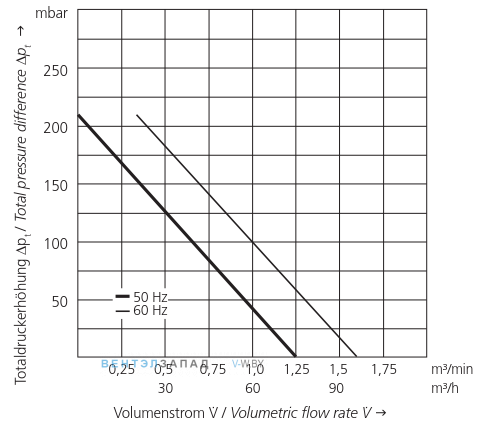

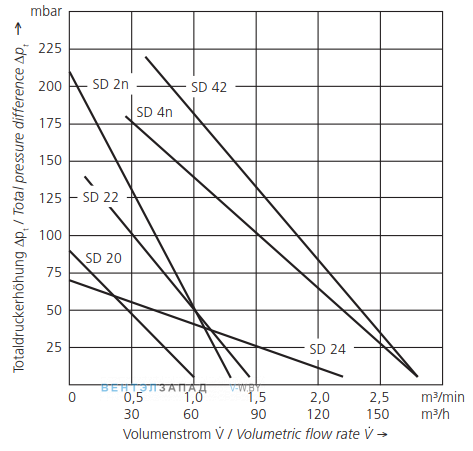

График подбора рабочей точки
